- X射線劑量檢測PCB設計
-
此電路板可以測量一個點的x射線劑量，可以通過軟件復位重新測量
電路板規格：
1、電源，24V 1A 直流電源
2、MCU，stm32F103C8T6
3、通信協議，485通信 9600波特率
4、可以通過指令控制各種操作

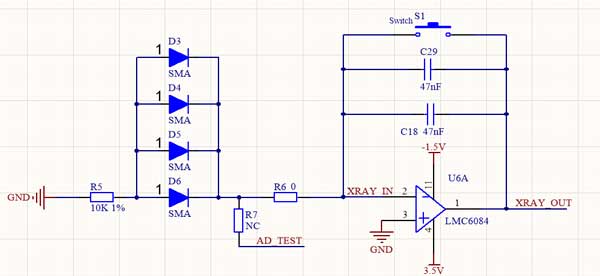

（x射線劑量測量原理圖）
本測試電路的核心是積分電路：X射線照射D6二極管，會產生光升暗電流，是積分電路C29兩端的電壓上升快。測量C29電容端的電壓就可得知x射線劑量。

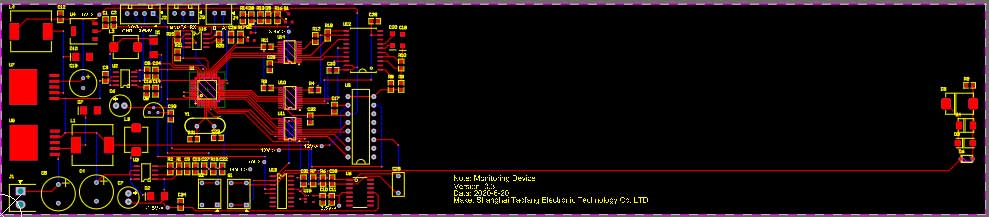

（x射線劑量測量PCB圖）

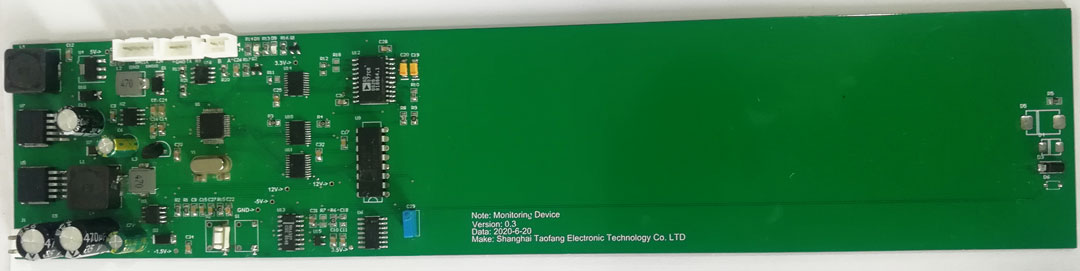

（x射線劑量測量設備電路板實物圖）
