集成電路設計要確保機械可靠性
機械可靠性的缺乏會影響幾乎任何機制或結構，這就需要良好的集成電路設計。根據系統的不同，電路板的機械故障可能導致時間，金錢甚至生命的損失。幸運的是，通過良好的計劃，設計，制造過程和有效的壓力測試，可以顯著降低此類故障的可能性。讓我們看看如何創建一個集成電路設計，以促進具有良好機械可靠性的PCB板的構建。
什么是PCB板機械可靠性？
集成電路設計的PCB機械可靠性計劃的第一步是要達到我們的目標，具體如下：
1、PCB板機械可靠性可以定義為電路板在其預期工作壽命內不會遭受結構故障的確定性或可能性。
上面的定義假設電路板不會受到內力或外力；例如超出其設計和制造公差范圍的應力，應變或溫度。這導致下一步，即確定電路板的可靠性要求。
如何確定PCB板的可靠性要求
現在，我們已經確定了需要量化的PCB板機械可靠性。這意味著必須建立特定的標準，我們可以用來建立制造過程。

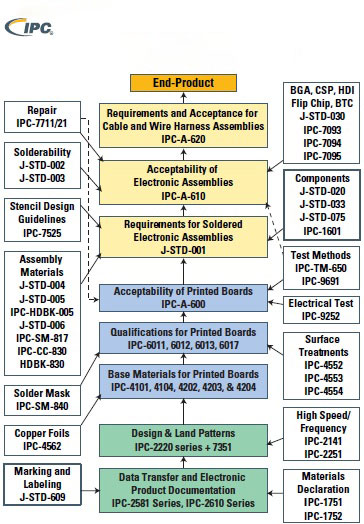

IPC集成電路設計，制造和測試標準
為此，我們必須能夠回答以下問題：
1、集成電路運行有哪些法規要求？
電路板的最低機械可靠性要求要符合所有適用的法規標準。因此，你應該了解IPC分類如何影響集成電路設計的制造。
2、電路板會振動嗎？
如果你的電路板將作為汽車，工業或航空航天系統的一部分安裝，則很可能會受到振動的影響，這會對PCB板的機械結構產生直接的負面影響。
3、電路板會連續運動還是間歇運動？
可能不會立即感覺到一個動作。但是，連續或間歇
移動可能會導致機械故障或故障。
4、主板安裝環境的溫度范圍是多少？
機械完整性的另一個重大威脅是溫度變化或過熱或過冷。
5、正常運行期間會出現的電壓和電流范圍是多少？
過多的電壓和電流會引起電弧和短路，如果嚴重的話會導致電路板材料損壞。
6、PCB板的使用壽命是多少？
PCB板的壽命是有限的；但是，應將其設計為在其標稱環境下的預期使用壽命內可靠運行。
確定這些指標后，必須將它們納入你的集成電路設計中以確保PCB板機械可靠性。
集成電路設計的PCB以滿足其機械可靠性要求
集成電路設計的電路板以確保其達到或超過機械可靠性要求，并且目標幾乎延伸到設計的每個階段。你能否有效，輕松地實現設計取決于你使用哪種PCB板設計工具。
